做为工业生产自动化机械其一，电子皮带秤在工业自动化生产制造活动中发挥着关键作用。防爆型电子皮带秤做为一类电子皮带秤，适用于很多煤矿，因而通常被认为是矿用电子皮带秤。本文圣能科技和您一起探讨防爆型电子皮带秤对煤矿生产制造的重要性。

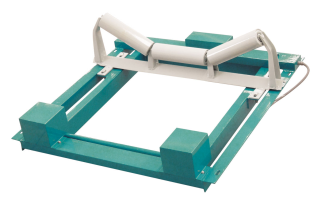

防爆型电子皮带秤

煤矿矿井井后升级机器设备，安全工作合格，是煤矿生产制造的重中之重。

大家了解煤矿下的环境尤其严重：强烈的震动，小火花，强电磁，瓦斯、煤尘等要素严重影响了很多机器设备的正常运作。因而，务必保证地下机器设备的防爆型安全，而电子皮带秤也是如此。在煤矿中应用防爆型电子皮带秤不但对企业的生产制造品质负责，并且还对地下矿工的生命负责。

防爆型电子皮带秤除了具备自身的防爆型规定，也是一类计量设备，对精度规定也很高。市场上有太多的电子皮带秤生产商，但极少有生产商具备防爆型品质。圣能科技扎根于防爆型电子皮带秤市场，以安全稳定为保证，并且以其应用的精确性，为众多客户带来更好的电子皮带秤机器设备。

防爆型电子皮带秤

圣能科技主营的ICS-ST系列矿用防爆型电子皮带秤，产品已取得产品防爆合格证、MA资质认证，能适用恶劣的矿井工业生产现场，是新式矿井皮带运送本安计量监控设备。

圣能ICS-ST防爆型电子皮带秤参数见下表。

型号     精度（％）  称重范围（t/h） 皮带机倾斜 称重传感器（只） 称重托辊（/组）

ICS-14A  ±0.125       1-6000            ≤6°         4              4

ICS-17A  ±0.25        1-6000            ≤17°        2              4

ICS-17B  ±0.25        1-6000            ≤17°        2              2

ICS-20A  ±0.5         1-4000            ≤17°        1              2

ICS-20B  ±1.0         1-4000            ≤17°        2              1

ICS-30A  ±0.25        1-4000            ≤17°        2              1

为使防爆型电子皮带秤能够对矿山安全起着真正作用，合适的安装位置、正确的操作方法、维护保养必不可少，圣能科技为您提供现场勘测、安装调试、培训指导、售后维修等服务。此外，圣能科技可为您定制定做非标防爆型电子皮带秤，具体事宜可联系圣能科技。

产品简介：

电子皮带秤是一种装在输送机上面的对物料进行连续称重的计量设备，具有高精度（0.2%~0.5%），高稳定，安装方便，结构简单，免维护等特点；广泛应用于化工、电力、冶金、煤炭、化工、食品、烟草、建材、港口等行业。

电子皮带秤的成功主要取决于安装环境。主要考虑的领域是如皮带张力变化，诸如风和振动的环境因素，皮带输送机，输送机的长度和倾斜角度等因素。

我们的皮带秤与数字速度传感器一起提供最先进的ICS-ST-Z皮带秤仪表，以确保最佳的长期精度和可靠性。

我们所有的系统都具有全自动零点和量程校准功能，以及自动零点追踪。

我们将协助您为皮带秤应用选择合适的位置，以确保长期稳定。

您的应用程序可能需要一个完全浮动的杠杆式电子皮带秤或全悬浮电子皮带秤。取决于应用，可实现的精度范围在0.2~0.5%之间。

产品特点：

• 适用于固定和移动应用
• 紧凑型设计
• 重量或体积测量系统
• 在艰难条件下的精确结果
• 软件界面简单
• 皮带秤现场安装
• 由一个接口控制器控制的多个比例单位
• 多通信协议
• 皮带秤现场可维修

1.皮带秤技术参数及技术

1）计量精度：±0.5%
2）皮带秤累积量分辨率：1kg
3）皮带秤流量分辨率：0.01t/h
4）皮带秤过载能力：量程上限的150%
5）工作温度－30℃～＋60℃。
2.3皮带秤仪表

1）主机仪表，要求稳定可靠。具有功能：4～20mADC瞬时量输出，累计吨位脉冲输出，遥控开机、面板操作、瞬时量显示、累计量显示、日期时钟显示、非线性调整、自动校零、自动校量、累计清零、?小信号切除等功能。
2）电源220VAC??50Hz。
3）工作温度－30℃～＋60℃。
4）主机安装在仪表箱中，便于检查、拆卸安装。仪表箱有透明观察窗口，要求防护等级为IP67。仪表箱内安装2P电源开关及相应端子排，端子使用机打线号。仪表箱配有接地端子。
2.4电子皮带秤秤架

1）秤架材料使用矩形管100*100，根据载荷合理选择，矩形管壁厚为6mm。
2）秤体采用单杠杆、双称重传感器、双托辊结构。
3）保证强度、防止变形，框架内设计加强结构，材料与框架一致；
4）防止低料量时，秤架随皮带架抖动或共振，秤架要有足够重量，并且要求电子秤零点时，称重传感器输出3mv以上。
5）秤体结构简单、合理，应使计量秤的整个量程分布在称重传感器的最佳线性段上，力传导精准、稳定。
6）秤架与皮带架连接使用橡胶耳轴承。
7）橡胶耳轴承地脚（包括秤架、皮带架）要有足够强度，使用实体钢结构。
8）秤架有防止称重传感器过压保护机构（用于设备检修）。
9）称架过渡平衡辊间距不大，保证有物料时皮带纵向变化不大。
10）秤架具体尺子根据皮带架确定，需到现场测量。
2.5、皮带秤称重传感器

1）采用美国世铨S型称重传感器，要求性能良好、稳定，适用于室外环境（－30℃～＋60℃）。
2）传感器根据额定流量合理选型，保证精度的同时又留有一定余量。
3）称重传感器的技术指标
（1）非线性偏差≤ 0.02%
（2）滞后误差≤ 0.02%
（3）重复性误差≤0.02%
（4）灵敏度误差≤0.1%
（5）零点输出≤1.0%
（6）灵敏度≤0.3mv/v
4）称重传感器的固定端安装在龙门架上，龙门架要有足够的强度。龙门架和秤架上的传感器安装点要有足够强度，防止连接部位变形，影响计量。
5）传感器的安装便于调整、拆装，并且外侧有保护。
6）传感器接线盒具有调平衡功能，安装位置便于维护，防护等级IP67。

2.6皮带秤测速传感器

3.ics电子皮带秤产品原理

皮带秤秤架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆，并作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲信号，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积算器运算求出一个瞬时流量值和累计重量值，并分别在称重仪表上将瞬时流量和累计重量显示出来。仪表也可同时输出正比于瞬时流量的模拟电流信号，传送给DCS系统进行处理，显示电子皮带秤的瞬时流量和累计量以及自动化管理。

产品简介

ICS-ST-Q高精度矩阵式电子皮带秤是圣能科技针对用户当前对精度要求越来越高的计量要求，利用多个称重单元组成称重矩阵，达到极高的称重精度和运行稳定性，精度可长期保持在0.1%以内。该特色高精度矩阵式电子皮带秤可以在不中断物料流的情况下，测量出皮带输送机上通过物料的瞬时流量和累计重量。无论是在原理结构、技术性能，还是在称量精度和维护操作上，均具有无可比拟的优势。

优势特点

1、本型号秤架拥有ICS-14型所有优点，且精度≤0.1%。
2、根据使用现场实际情况分析选择由多组秤架排列组成（2-N组），常用为2-3组，稳定性极好。
3、每组秤架可选用14、17、20、30等系列，以14，全悬式结构最为理想，测量精度最高。
4、采用现场数字转换器，在秤架现场进行模数转换将信号数字化远传，保证信号传输的高精度。
5、实时监测称重传感器的异常，能及时切换故障称重传感器秤架，确保精确工作。
6、实时监测皮带的状态变化，保持皮带秤精度的长期稳定。

产品组成

产品简介

圣能科技ICS-ST-F防爆电子皮带秤主要由防爆称重仪表、防爆称重传感器、防爆测速传感器、系列秤架、校验装置（可选）和产量远程监测系统（可选）等部分组成。该系列防爆电子皮带秤针对防爆环境研发，通过国家防爆认证（KA）、国家计量评审，是防爆环境中连续在线称重的可靠保证，适用于化工厂、电厂、选煤厂等有防爆需求的场所。

优势特点

1、最高精度的防爆电子皮带秤：专防爆环境研发，任何防爆环境下确保无可比拟的精确性和重复性，通常精度优于±0.25%，在产品载荷不均匀或者带速相对较快时精确度也优于±0.5%。
2、自主研发防爆称重仪表：防爆产品外形设计专利，真彩液晶显示屏幕，高速CPU，A/D转换速率快，抗干扰能力强大，完全满足零点稳定性长期要求，升级与功能扩展十分灵活，质量媲美进口仪表，性价比却更具优势。
3、选用世界一流品牌进口配件：称重传感器、测速传感器采用美国Celtron世铨、日本OMRON欧姆龙世界著名品牌，主要电控器件采用德国Siemens西门子、TE等一流产品。
操作维护简单方便快捷：产品集成度高，真正实现在防爆场所显示、维修和操作，免去操作维修需多次开盖影响产品稳定性及使用寿命的缺陷。

产品结构图

产品组成

防爆电子皮带秤秤架
ICS-ST-Z防爆皮带秤仪表
GZD0.5防爆称重传感器
BQH5防爆测速传感器
KJ927产量远程监测系统（可选）
校验装置（可选）组成
